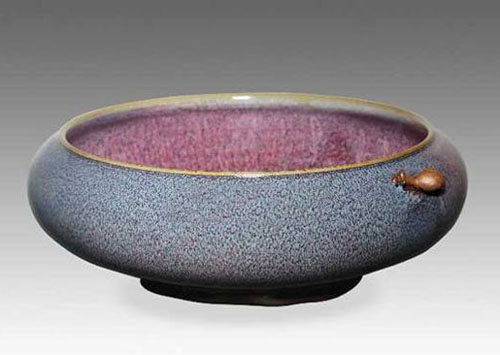

現代鈞瓷作品（資料圖片）

    我從事鈞瓷燒制已有近20年的時間了，在實踐工作中對鈞瓷的燒制有一點淺薄的認識和看法。

　　鈞瓷的燒成難度是相當大的，俗話說“十窯九不成”。這句話也是我多年來的親身體會，實際上燒窯過程是相當復雜的，其成色和窯變效果不是人都能控制的，天氣的變化也會影響到鈞瓷的燒成。總之，影響燒制藝術效果的因素很多。在實踐工作中總結了點經驗，燒窯分為四個階段。

　　一、氧化焰階段(點火～95℃)

400℃以前要緩慢升溫，因為這段時問是烘干坯體排除坯體內水分的時期，如果升溫過快坯釉內的水分排不及，容易出現脫釉現象，400℃一1000℃這段時問可以升溫稍快一點，燒火要勤添煤、勤投稍、勤看火，盡量讓爐內的的煤燃燒凈。否則，煤煙撲在釉面上，燒出的產品容易出現吃煙現象，即所說的肝馬肺。

　　二、中性焰階段(950℃～1150℃)

　　這段時間也就是輕還原階段，到1000℃可以蓋千字眼，并適當放下閘板減少煙囟拉力，并且還需多添煤適當保留點火皮子，從而為還原階段打好基礎。

　　三、還原階段(1150℃～1250℃)

　　這段時間閘板要放的很低一些，要抓好還原氣氛防止氧化，以達到窯變成色之目的。要保留一定的火皮子，這時要勤看火色，既要火不能氧化，還不能讓坯體吃煙，窯內要經常保持桔黃色為宜。

　　四、中性焰階段(1250℃～1300℃)是關鍵時段

　　主要讓釉完好熔融，形成玻璃體，消滅釉泡針孔，使釉面光亮。這時是釉面封閉的時候，添火時不能帶煙，還不能讓火池內的火燃燒成白色，也就是說使火稍帶還原，還要防止氧化。實際操作中是很難掌握的，爐內火色要保持杏黃色為宜。

　　總之，鈞瓷采用傳統煤窯燒制方法，是一件很有意義的事情。開窯也是讓人心跳和受刺激的一個過程。我愿意繼續為此事努力奮斗，使傳統鈞瓷文化發揚光大。(作者簡介：蘇永超，男，漢族，1965年出生，河南省禹州市神垕鎮人，大專學歷，河南省工藝美術師，河南省工藝美術協會會員。其自1986年被招進河南省禹州市鈞美一廠，從事陶瓷生產；1993年到神垕鎮晉家鈞窯跟隨其岳父(中國首屆陶瓷大師、中國鈞瓷泰斗)晉佩章大師學習鈞瓷生產的各種工藝技術。此期間，其燒出的作品曾多次獲獎，并被多家部門和鈞瓷愛好者收藏。鈞瓷《益壽瓶》被中央文史館收藏。1.8m鈞瓷大花瓶被省文史館選送到國家文史館收存。《天球瓶》被新加坡人收藏。鈞瓷鋪耳尊在2005年“中國鈞瓷”精品展會上被評為“中國鈞瓷”精品獎。《鈞瓷梅瓶》在第十一屆中國工藝美術大師作品及國際藝術精品博覽會上獲得2010”天工藝苑·百花杯中國工藝美術精品獎優秀獎。鈞瓷《菊花尊》在第九屆中國陶瓷藝術設計與創新評比河南陶瓷藝術大賽中獲金獎。鈞瓷《三足爐》、《象鼻活環瓶》、《鋪耳尊》在河南省首屆鈞瓷藏家珍品展上獲得金獎。)【原標題：蘇永超：鈞瓷傳統燒成技藝】
